一、产品概述

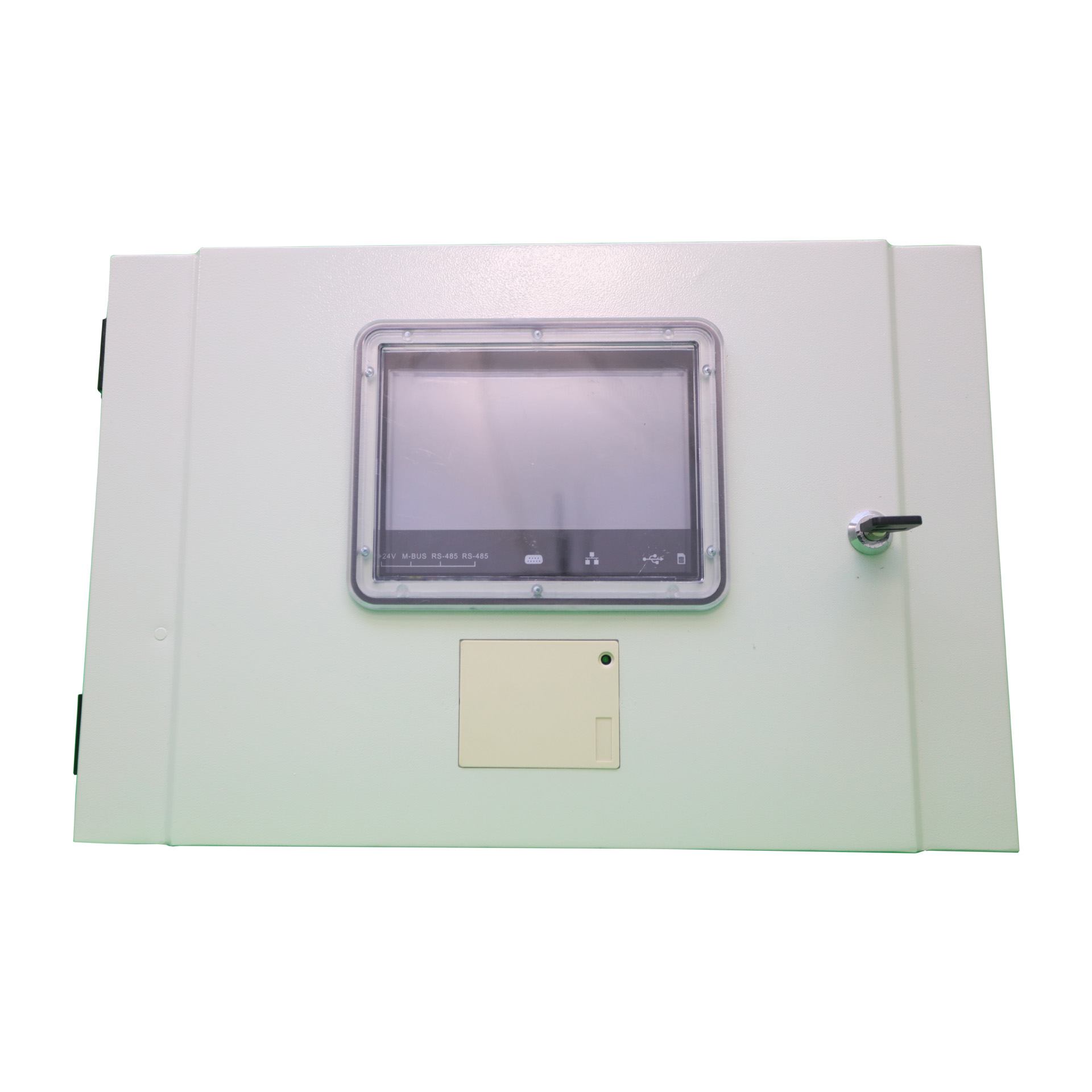

Ceebic-BDC热量分摊器是一款基于嵌入式应用，针对热力行业热量计量和分配的系统，主要用于实现热量计量的分配计算、数据查询和设置管理功能。

二、技术指标

电源电压：24V DC

M-BUS接口：总线电平：高电平36V,低电平24V;保护电流：500mA；通讯波特率：300-9600bps；支持设备数：≤200个，可扩展

RS-485接口：通讯波特率：2400-38400bps；支持设备数：≤32个

系统通讯接口：1×Ethernet（TCP/IP）；1×RS-232；1×GPRS模块

转存接口：1×USB2.0

协议种类：国标CJ/T188协议，欧标EN1434协议

采集周期：1、2、4、8小时，可设置

存储空间：8G

显示屏：7英寸LCD显示器，触摸屏输入

贮存环境温度：-10℃～70℃

工作环境温度：0℃～60℃

安装方式：螺丝固定

三、产品特点

1.M-BUS/RS485总线连接热量总表和通断阀，实现数据的采集功能

2.支持多种不同的仪表协议

3.嵌入式平台应用，实现数据采集、分摊算法计算、数据存储、数据转存、数据显示、查询功能

4.以太网和GPRS两种通讯方式

5.七英寸TFT真彩液晶显示屏，采用最新的触摸屏技术，便于用户操作

6.U盘方式对数据进行导出

四、产品主要功能

1.多种物理接口：产品提供1路大负载M-Bus接口，2路光电隔离RS-485接口,1路RS-232接口，1路USB接口；

2.支持多种协议：满足Modbus RTU、DL/T645-1997、DL/T645-2007、CJ/T188-2004通信规约，可采集智能冷热流量表

3.通讯方式多样：同时支持有线和无线传输，提供RJ45接口，同时提供GPRS或CDMA，可通过多种方式构建TCP/IP链路，采用有线或无线的方式与数据中心通讯

4.配置方便：支持2种配置方式；

远程配置：可通过 WEB 浏览器登录方式配置系统和运行参数；

现场配置：可通过本地以RS-232配置系统和运行参数；

5.实时采集、本地记录、断点续传：主动并发采集传输方式，内置大容量固态存储，实现对采集数据的长期本地存储；支持断点续传。

6.云备份功能：可通过设备私有云完成配置备份数据同步，远程升级等功能。
